Was ist ein Lagerschrank für Lithium-Ionen-Batterien nach VDMA 24994?
Ein Lagerschrank für Lithium-Ionen-Batterien nach VDMA 24994 ist ein geprüftes Sicherheitsbehältnis, in dem Akkus gelagert und geladen werden und das ein Ereignis im Inneren (Thermal Runaway) zurückhält, Temperatur und Rauch erkennt und Gase über einen Abluftanschluss abführt. batrea ist nach Einheitsblatt VDMA 24994:2024-08 in den Klassen I/O30 und I/O60 zertifiziert, fasst je Lagerebene bis 3000 Wh und ist in drei Baugrößen mit 1, 3 oder 5 Lagerebenen erhältlich. Übliche Bezeichnungen: Akkuschrank, Akku-Ladeschrank, Batteriesicherheitsschrank, Sicherheitsschrank für Lithium-Ionen-Akkus.
Zuletzt aktualisiert:
Belegt
EinheitsblattVDMA 24994:2024-08Prüfanforderungen für feuerwiderstandsfähige Lagerschränke für Lithium-Ionen-Batterien im Falle eines Thermal Runaway
KlassenI/O30 · I/O60I: Innenbrandversuch bestanden · O: zusätzlicher Außenbrandversuch 30 bzw. 60 Minuten (Bedeutung laut Einheitsblatt, Kapitel 4)
ZertifizierungECB•SErteilt durch eine unabhängige Zertifizierungsstelle, geprüft bei anerkannten Prüfinstituten (Datenblatt)
PrüfzellenNMC 9-0,5-0,5Geprüft an den gefährlichsten Batterien NMC 9-0,5-0,5 (Datenblatt)
KonstruktionEN 1143-1Korpus und Türkonstruktion in Anlehnung an Widerstandsgrad I gemäß EN 1143-1
Je Lagerebene3000 Wh · 3000 Wmaximale Energie der gelagerten Batterien und maximale Ladeleistung, 100 kg je Ablage
Zertifikate 2201/LIB25-02 (I/O60, Baugröße 1) und 2201/LIB25-03 (I/O30, Baugrößen 1 bis 3), ausgestellt von der European Certification Body GmbH (ECB•S), gültig bis 07.04.2029.
01AusgangslageWo Akkus heute stehen
Wo laden und lagern Sie Ihre Akkus heute?
Lithium-Ionen-Akkus sammeln sich im Betriebsalltag oft unbemerkt: Werkzeugakkus laden über Nacht in der Werkstatt, Kundenakkus stehen im Verkaufsraum, Retouren haben einen unbekannten Zustand, Wechselakkus werden im Schichtbetrieb ständig nachgeladen, und niemand hat einen verbindlichen Lager- und Ladeort festgelegt.
Das Problem ist selten der einzelne Akku. Es ist die Kombination aus Akkumenge, Ladebetrieb, unbekanntem Zustand, Umgebung und den möglichen Brandfolgen für Menschen, Gebäude und Betrieb.
Akkus von Reinigungsmaschinen, Hubwagen und Kommissionierern werden rund um die Uhr getauscht und nachgeladen, oft in Nebenräumen ohne Aufsicht.
Das Risiko
Dauerladung, hohe Energiemengen an einem Ort und kein fester Ablauf, wer wann was kontrolliert.
Was ein geprüfter Schrank ändert
Ein zentraler Ladebereich im Schrank macht den Ablauf organisatorisch klar: Laden nur bei geschlossener Tür, Zustand am Bedienfeld ablesbar.
05
Bauhof und Gerätehaus
Akkugeräte in Dauerbereitschaft
Kommunale Bauhöfe, Feuerwehr, Rettungsdienst, THW
Typische Situation
Akkugeräte müssen jederzeit einsatzbereit sein und hängen deshalb dauerhaft am Ladegerät, meist in Fahrzeughallen mit weiterem Gerät und Fahrzeugen.
Das Risiko
Ein Ereignis in der Halle gefährdet die Einsatzfähigkeit der gesamten Einheit, nicht nur ein Gerät.
Was ein geprüfter Schrank ändert
Ein geprüfter Ladeort hält Bereitschaftsgeräte geladen und trennt sie zugleich vom Fuhrpark.
06
Labor und Entwicklung
Batterie- und Gerätebestände in Laboren
Hochschulen, Entwicklungsabteilungen, Prüf- und Messtechnik, Medizintechnik
Typische Situation
Messgeräte, Prototypen und Sammlungen von Kleinakkus liegen in Räumen mit vielen Personen und wechselnder Nutzung.
Das Risiko
Unterschiedliche Zellchemien, Versuchsaufbauten und Geräte, die zuverlässig verfügbar sein müssen.
Was ein geprüfter Schrank ändert
Ein zertifizierter Lagerschrank ist eine dokumentierbare Schutzmaßnahme für die Gefährdungsbeurteilung des Labors.
Die Szenen sind Visualisierungen typischer Betriebssituationen, keine Fotos konkreter Betriebe.
Fachliche Details
Wann Betriebe ihre Akku-Lagerung neu bewerten
Acht typische Anlässe, von der Gefährdungsbeurteilung bis zur Ausschreibung.AufklappenEinklappen
Die meisten Anfragen haben einen konkreten Anlass. Keiner dieser Anlässe schreibt ein bestimmtes Produkt vor; sie führen aber dazu, dass Lager- und Ladeort verbindlich festgelegt werden müssen.
01
Gefährdungsbeurteilung
Die Bewertung nach Gefahrstoffverordnung und Arbeitsschutzgesetz steht an und Lithium-Ionen-Akkus sind erstmals ein eigener Punkt.
02
Begehung
Feuerwehr, Berufsgenossenschaft oder Brandschutzbeauftragte haben den Ladeort bei einer Begehung notiert.
03
Sachversicherer
Der Versicherer fragt nach der Lagerung von Lithium-Batterien oder verweist auf das Merkblatt VdS 3103.
04
Neubau oder Umnutzung
Eine neue Halle, Werkstatt oder Filiale wird geplant und der Ladebereich soll von Anfang an richtig stehen.
05
Wachsender Akkubestand
Aus fünf Werkzeugakkus sind dreißig geworden, dazu E-Bikes und Reinigungsmaschinen.
06
Zentraler Ladebereich
Die Organisation will das Laden an einem Ort bündeln, mit klarer Zuständigkeit.
07
Schadenfall
Ein Vorfall im eigenen Betrieb oder in der Branche hat gezeigt, wie schnell aus einem Akku ein Gebäudeschaden wird.
08
Ausschreibung oder Beschaffung
Eine öffentliche oder interne Beschaffung verlangt geprüfte, dokumentierbare Eigenschaften.
Die Frage ist also nicht, ob Lithium-Ionen-Akkus in Ihrem Betrieb sind. Sondern was passiert, wenn einer von ihnen versagt.
Ein Thermal Runaway (thermisches Durchgehen) ist eine sich selbst verstärkende Reaktion in einer Lithium-Ionen-Zelle: Ab einer kritischen Temperatur zersetzen sich Separator, Elektrolyt und Elektrodenmaterial, die Zelle erhitzt sich weiter, setzt brennbare und giftige Gase frei und kann benachbarte Zellen mitreißen.
Der Unterschied zu einem gewöhnlichen Brand: Die Energie steckt in der Zelle selbst. Sauerstoffentzug hilft nur begrenzt, und eine scheinbar erloschene Zelle kann sich erneut entzünden. Die DGUV Information 205-041 (März 2024) beschreibt Auslöser, Verlauf und Löschstrategie; die fünf Zustände fassen sie zusammen.
01
Auslöser
Überhitzung, Überladung oder ein innerer Kurzschluss. Vorschäden durch Stoß, Sturz, Hitze, Kälte oder direkte Sonneneinstrahlung erhöhen das Risiko.
Quelle: DGUV Information 205-041, 2024
02
Erwärmung
Die Zelle erwärmt sich schneller, als sie Wärme abgeben kann. Von außen zunächst unsichtbar; ein Temperaturanstieg im Lagerbereich ist das erste messbare Signal.
Quelle: DGUV Information 205-041, 2024
03
Gasbildung
Beim Öffnen der Druckentlastung entsteht ein weiß-grauer, brennbarer Nebel aus Elektrolyt und Zellbestandteilen. Die freigesetzten Gase und Stäube sind teils hochgiftig.
Quelle: DGUV Information 205-041, 2024
04
Entzündung
Das Gasgemisch entzündet sich. Ein Batteriebrand tritt in der Regel nicht ohne explosionsartiges Abbrennen und ohne Austritt entzündbarer Gase auf.
Quelle: GIT Sicherheit, Interview zum VDMA-Einheitsblatt 24994, 2025
05
Propagation
Die Reaktion springt auf Nachbarzellen und Nachbarbatterien über. Ziel jeder Schutzmaßnahme ist deshalb, das Ereignis auf die betroffene Batterie zu begrenzen und langanhaltend zu kühlen.
Quelle: DGUV Information 205-041, Abschnitt 6.3, 2024
Alle Angaben in diesem Abschnitt sind Orientierungswissen aus öffentlichen Quellen. Maßgeblich sind die jeweils aktuellen Regelwerke.
Warum ein gewöhnlicher Stahlschrank nicht genügt.
Ein Stahlschrank ordnet. Ein Gefahrstoffschrank nach EN 14470-1 schützt seinen Inhalt eine definierte Zeit vor einem Brand von außen. Bei Lithium-Ionen-Batterien entsteht das kritische Ereignis aber im Schrank, mit Druck, Gas und Hitze. Genau dafür ist die Prüfung nach VDMA 24994 gemacht.
Gewöhnlicher Schrank und batrea im Vergleich
Gegenüberstellung: übliche Eigenschaften eines Stahl- oder Lagerschranks ohne Prüfung und belegte Eigenschaften von batrea
Gewöhnlicher Schrank
batrea
–keine Prüfung für Thermal Runaway
+zertifiziert gemäß VDMA 24994:2024-08
–primär mechanische Aufbewahrung
+geprüftes Sicherheitsbehältnis, Korpus und Tür in Anlehnung an Widerstandsgrad I gemäß EN 1143-1
–keine definierte Innenbrandprüfung
+Innenbrandversuch bestanden (Klasse I), zusätzlich Außenbrandversuch 30 bzw. 60 Minuten
–häufig keine Sensorik
+Temperatur- und Raucherkennung mit zwei Alarmstufen
–keine abgestimmte Abluftführung
+definierter Abluftanschluss DN100 mit automatisch schließender Lüftungsklappe
Was auch batrea nicht leistet
Er verhindert keinen Zellfehler und keinen Brand in der Batterie. Er hält ein Ereignis zurück und meldet es.
Er ersetzt keine Gefährdungsbeurteilung nach Gefahrstoffverordnung und kein Brandschutzkonzept.
Er ersetzt keine Brandmeldeanlage, keine Löschanlage und keine Lüftungsplanung: Der Anschluss an ein geeignetes Belüftungssystem ist bauseits vorzusehen.
Er beurteilt nicht den Zustand der Batterie: Beschädigte, aufgeblähte oder auslaufende Batterien dürfen nicht bedenkenlos gelagert oder geladen werden; für sie gelten gesonderte Regeln.
Fachliche Details
EN 14470-1 und VDMA 24994: zwei Prüfungen, zwei Fragen
Zwei Prüfungen, zwei Fragen: Schutz vor einem Brand von außen oder Ereignis im Inneren.AufklappenEinklappen
Die EN 14470-1 beantwortet die Frage, wie lange ein Sicherheitsschrank für brennbare Flüssigkeiten seinen Inhalt vor einem Raumbrand schützt (Typ 30, 60 oder 90). Das ist für Lösemittel die richtige Frage. Das Einheitsblatt VDMA 24994 beantwortet eine andere: Hält der Schrank einen Thermal Runaway im Inneren zurück, mit der gesamten dort gelagerten Energie? Die European Security Systems Association (ESSA) weist darauf hin, dass EN 14470-1 „nicht mit der VDMA 24994 vergleichbar" sei, weil sie das Explosionsrisiko innerhalb des Schranks nicht prüft (Protector, Mai 2025). Ein Gefahrstoffschrank ist deshalb kein schlechtes Produkt, sondern ein Produkt für eine andere Aufgabe.
Ein Ereignis, das im Inneren beginnt, braucht eine Antwort, die im Inneren wirkt.
Ein Ereignis trennen, begrenzen und früh erkennen.
Ein Lagerschrank für Lithium-Ionen-Batterien verhindert keinen Zellfehler. Er sorgt dafür, dass aus einem Fehler in einer Batterie kein Ereignis für den ganzen Betrieb wird. Das Prinzip hat vier Schritte.
01
Trennen
Akkus stehen während Lagerung und Ladung nicht offen in Werkstatt, Lager oder Verkaufsraum, sondern in einem verriegelten, mehrwandigen Behältnis.
Wirkung im BetriebEin fester Ort, klare Zuständigkeit, keine Ladegeräte zwischen brennbarem Material.
02
Begrenzen
Korpus, Tür, vierseitige Verriegelung und Expansions- und Rauchdichtung halten das Ereignis innerhalb des geprüften Systems.
Wirkung im BetriebZeit für Alarmierung und Evakuierung, Schutz von Lagergut, Gebäude und Nachbarbereichen.
03
Erkennen
Temperatur- und Rauchsensorik im Schrank meldet kritische Veränderungen frühzeitig, in zwei Stufen: Warnung bei erhöhter Temperatur, kritischer Alarm bei Rauch oder kritischer Temperatur.
Wirkung im BetriebEin definiertes Signal am Bedienfeld, auf das die betriebliche Alarmorganisation reagieren kann.
04
Kontrollieren
Der Abluftanschluss DN100 wird an die bauseitige Lüftung angebunden, die Steckdosen werden nur bei geschlossener Tür versorgt, und die Lüftungsklappe schließt bei kritischer Temperatur automatisch.
Wirkung im BetriebAbluft, Stromversorgung und Alarmfunktionen lassen sich in ein geplantes Sicherheitskonzept einbinden.
Lagern und Laden hinter verriegelter Tür: fünf Ebenen, Steckdosen je Ebene, Bedienfeld oben. Visualisierung nach Datenblatt-Rendering.
Fachliche Details
So ist das Prinzip im batrea gebaut
Schnittgrafik in sieben Schritten: Wandaufbau, Türblatt, Verriegelung, Dichtung, Abluftweg, Bedienfeld, Schloss.AufklappenEinklappen
batrea stammt aus dem Tresorbau: Korpus und Tür sind mehrwandig, die Tür verriegelt vierseitig über ein Riegelwerk, eine Expansions- und Rauchdichtung schließt den Spalt. Die Schnittgrafik zeigt, was das Datenblatt beschreibt; sie geht nicht darüber hinaus.
01
Mehrwandiger Korpus
Mehrwandige Konstruktion des Lagerschrankes, des Korpus und der Tür mit einer speziellen Kombination von Isolierstoffen. Die Innenwand hält das Ereignis, die Isolierung begrenzt den Wärmedurchgang nach außen.
02
Mehrwandiges Türblatt
Ein mehrwandiges Türblatt schließt die Front. Korpus und Türkonstruktion sind in Anlehnung an Widerstandsgrad I gemäß EN 1143-1 ausgeführt.
03
Vierseitige Verriegelung
Die Tür sperrt vierseitig, allseitig über ein Riegelwerk. Sie bleibt im Ereignisfall geschlossen, statt durch Druck aufgestoßen zu werden.
04
Expansions- und Rauchdichtung
Eine spezielle Expansions- und Rauchdichtung im Türfalz schließt den Spalt zwischen Tür und Korpus gegen Rauch.
05
Abluftweg DN100
Der Lüftungsanschluss DN100 aus verzinktem Stahl verbindet den Schrank mit der bauseitigen Abluft; Mindestvolumenstrom 30 m³ pro Stunde. Im Gefahrenfall schließt die Lüftungsklappe automatisch, ihre Position wird angezeigt.
06
Bedienfeld-Aufsatz
Auf dem Korpus sitzt der Bedienfeld-Aufsatz in RAL 9005 mit Diagnose-Bedienfeld, Sicherungsdose und Not-Aus-Taste. Der Korpus ist in RAL 7035 lackiert, Griff und Schlüsselrosette sind schwarz.
07
Schloss und Befestigung
Schlüsselschloss Klasse A mit zwei Schlüsseln von 120 mm Länge oder Elektronikschloss Klasse A. Zwei Durchgangslöcher im Boden für die Befestigung am Aufstellort.
Fachliche Details
Erkennen und kontrollieren: das Diagnose-Bedienfeld
Zehn Elemente des Bedienfelds, fünf aktive Sicherheitsfunktionen, Verhalten im Alarmfall.AufklappenEinklappen
Auf dem Bedienfeld-Aufsatz sitzen LED-Leuchten, piezoelektrische Tasten, die Not-Aus-Taste und die Sicherungsdose. Die Belegung der zehn Elemente stammt aus der Kurzanleitung des Herstellers (V 1.0). Tippen oder klicken Sie auf einen Punkt.
1UNLOCKEDKontrollleuchte: Tür entriegelt bzw. geöffnet. Bei geöffneter Tür startet das System den Ladevorgang nicht und setzt ihn nicht fort.
2SMOKEKontrollleuchte: Rauch im Schrank erkannt. Gehört zum kritischen Alarm (Stufe 2) mit Dauerton.
3OKBetriebszustand normal. Der Lagerschrank funktioniert, die Steckdosen sind mit Strom versorgt.
4STARTStarttaste: startet den Ladevorgang und schaltet die Steckdosen ein. Voraussetzung ist die geschlossene, verriegelte Tür.
5STOPStopptaste: beendet den Ladevorgang und schaltet die Steckdosen aus.
6TESTSystemtest: läuft automatisch etwa drei Sekunden, Alarmanzeigen leuchten, ein akustisches Signal ertönt. Prüft die wichtigsten Sicherheitssysteme.
7ALARMKritischer Alarm (Stufe 2): Rauch oder kritische Temperatur erkannt, Dauerton. Tür nicht öffnen, Abstand halten, bei Rauch oder Feuer Notruf 112.
850 °CWarnung (Stufe 1): erhöhte Temperatur im Schrank, akustisches Signal unterbrochen. Den Lagerschrank aufmerksam beobachten.
960 °CKritische Temperatur erreicht. Das automatische Lüftungsabschaltsystem greift bei Erkennung einer hohen Temperatur (60 °C); die Lüftungsklappe schließt.
10Not-AusNotabschaltsystem (STOP/EMERGENCY). Nur im Falle einer unmittelbaren Gefahr für Leben oder Gesundheit verwenden.
Von links nach rechts: UNLOCKED, SMOKE, OK, START, STOP, TEST, ALARM, 50 °C, 60 °C, rechts das batrea-Signet; am rechten Rand des Aufsatzes die Not-Aus-Taste.
Aktive Sicherheitsfunktionen und ihre Wirkung
01
Temperaturanstieg erkennen
Das Diagnose-Bedienfeld informiert über den Temperaturanstieg im Schrank: Warnung ab erhöhter Temperatur (50 °C), kritischer Alarm bei kritischer Temperatur (60 °C). Für den Betrieb heißt das: Ein beginnendes Ereignis wird gemeldet, bevor die Umgebung etwas bemerkt.
02
Rauch erkennen
Erkennung von Rauch im Schrank. Rauch gehört zu den ersten Anzeichen eines beginnenden Ereignisses und löst den kritischen Alarm mit Dauerton aus.
03
Lüftung automatisch abschalten
Automatisches Lüftungsabschaltsystem bei Erkennung einer hohen Temperatur (60 °C). Die Lüftungsklappe schließt im Gefahrenfall automatisch; ihre Position wird angezeigt. So bleibt das Ereignis im geprüften System.
04
Nur bei geschlossener Tür laden
Bei geöffneter Tür startet das System den Ladevorgang nicht und setzt ihn nicht fort. Die Türen müssen während Lagerung und Ladung geschlossen bleiben. Das erzwingt den sicheren Zustand im Alltag, ohne dass jemand daran denken muss.
05
Not-Aus und Sicherungssatz
Notabschaltsystem (STOP/EMERGENCY), Buzzer für akustische Signale und ein Sicherungssatz mit zwei Sicherungen in der Sicherungsdose über dem Bedienfeld.
Was im Alarmfall zu tun ist
Die Kurzanleitung des Herstellers ist eindeutig: Bei kritischem Alarm die Schranktür nicht öffnen, denn der Schrank ist so konstruiert, dass er ein mögliches Feuer im Inneren zurückhält. Situation aus sicherer Entfernung beurteilen, bei Rauch oder Feuer Notruf 112 mit dem Hinweis auf einen Schrank für Lithium-Ionen-Batterien absetzen, andere warnen, evakuieren. Bleibt der Alarm ohne sichtbare Anzeichen aktiv, die zuständige Person informieren und den Betrieb nicht eigenmächtig wieder aufnehmen. Diese Schritte gehören in die betriebliche Alarmorganisation.
Quelle: Kurzanleitung Lagerschrank batrea, V 1.0, Abschnitt 6 (Herstellerdokument)
Die Alarmierung erfolgt am Schrank über LED-Anzeigen und akustisches Signal. Ob und wie ein Alarm an eine Brandmeldeanlage oder Gebäudeleittechnik weitergegeben werden kann, klären wir projektbezogen.
Ein Prinzip ist zunächst ein Versprechen. Ob es hält, haben andere geprüft.
Dieser Abschnitt richtet sich an Brandschutz, Arbeitssicherheit, Einkauf und Versicherer. Er nennt, was geprüft wurde, wer es bestätigt hat und welche Leistungswerte gelten, so, dass die Angaben in eine interne Entscheidung oder Ausschreibung übernommen werden können.
I/OI = Innenbrandversuch, O = Außenbrandversuch in MinutenI/O30I/O60
IInnenbrandversuch
Im Schrank wird ein Thermal Runaway in einer Batteriebox ausgelöst. Die Prüfung wird nicht über Minuten definiert, sondern über die gelagerte Energie in Wattstunden: Der Schrank muss dem gesamten Energiepotenzial im Inneren standhalten.
O30 · O60Zusätzlicher Außenbrandversuch
Der optionale Außenbrandversuch prüft den Schutz der Batterien vor einem Raumbrand über 30, 60 oder 90 Minuten, ähnlich der Prüfung nach EN 14470-1. batrea ist in den Klassen I/O30 und I/O60 zertifiziert.
Fachliche Details
Geltungsbereich des Einheitsblatts
Wofür das Einheitsblatt gilt, was es nicht prüft, und wie die Klassen I bis I/O90 zu lesen sind.AufklappenEinklappen
VDMA 24994:2024-08 ist ein Einheitsblatt des Verbands Deutscher Maschinen- und Anlagenbau mit Prüfanforderungen für feuerwiderstandsfähige Lagerschränke für Lithium-Ionen-Batterien im Falle eines Thermal Runaway. Es erschien im August 2024 und gilt für abnehmbare, tragbare Batterien bis 25 kg, die im Schrank auch geladen werden dürfen. Geprüft wird mit NMC-Zellen im ungünstigsten Beladungsfall auf einem Regalboden. Das Einheitsblatt prüft keine Batterieeigenschaften und keine aktiven Lösch- oder Brandmeldesysteme im Schrank.
Quellen: FeuerTRUTZ (Juli 2024), GIT Sicherheit (2025), Protector/ESSA (Mai 2025). Wiedergabe als Orientierung; das Einheitsblatt selbst ist beim VDMA bzw. bei DIN Media erhältlich.
Die Zertifizierung kennt die Klassen I, I/O30, I/O60 und I/O90. Welche Klasse für einen Aufstellort sinnvoll ist, hängt von der Brandlast der Umgebung und den Vorgaben von Versicherer und Gefährdungsbeurteilung ab; wir beraten dazu. Einen technischen Unterschied im Aufbau der beiden batrea-Klassen weisen die vorliegenden Unterlagen nicht aus.
Unabhängig zertifiziert
Die Zertifizierung wird durch eine unabhängige Zertifizierungsstelle erteilt und bei anerkannten Prüfinstituten geprüft (Datenblatt). Zertifikatsinhaber ist der Hersteller; Müller Safe stellt die Nachweise auf Anfrage bereit.
Zertifizierungsstelle: European Certification Body GmbH (ECB•S), Frankfurt am Main
batrea 2 und 3 in Klasse I/O60 sind im Datenblatt geführt; ihr Zertifizierungsstatus wird auf Anfrage bestätigt.
I/O30Baugrößen 1, 2 und 3Zertifikat 2201/LIB25-03 · ausgestellt 14.04.2025 · gültig bis 13.04.2029
I/O60Baugröße 1Zertifikat 2201/LIB25-02 · ausgestellt 08.04.2025 · gültig bis 07.04.2029
Geprüfte Leistung je Lagerebene
3000Whmaximale Energie der gelagerten Batterien auf einer Lagerebene
3000Wmaximale Ladeleistung auf einer Lagerebene
100kgmaximale Tragfähigkeit der einzelnen Ablagen
Fachliche Details
Kurzfassung für Entscheidung und Ausschreibung
Alle Werte aus Datenblatt und Zertifikat als kopierbarer Absatz für Entscheidungsvorlagen und Leistungsverzeichnisse.AufklappenEinklappen
Zum Übernehmen in Beschlussvorlagen, Leistungsverzeichnisse oder die Anfrage beim Versicherer. Alle Angaben laut Datenblatt und Zertifikat.
Lagerschrank für Lithium-Ionen-Batterien, feuerwiderstandsfähig, für Lagerung und Ladung, geprüft und zertifiziert gemäß Einheitsblatt VDMA 24994:2024-08, Klasse I/O30 (Baugrößen 1 bis 3) bzw. I/O60 (Baugröße 1), Zertifizierung durch eine unabhängige Zertifizierungsstelle (ECB•S). Mehrwandiger Korpus und mehrwandiges Türblatt mit Isolierstoffkombination, in Anlehnung an Widerstandsgrad I gemäß EN 1143-1; vierseitige Verriegelung über Riegelwerk; Expansions- und Rauchdichtung. Erkennung von Temperaturanstieg (Warnung 50 °C, kritischer Alarm 60 °C) und Rauch mit optischer und akustischer Anzeige; automatische Lüftungsabschaltung und schließende Lüftungsklappe bei 60 °C; Ladebetrieb nur bei geschlossener Tür; Not-Aus. Je Lagerebene max. 3000 Wh Energie, max. 3000 W Ladeleistung, 100 kg Tragfähigkeit. Abluftanschluss DN100, Mindestvolumenstrom 30 m³/h, bauseitiges Belüftungssystem erforderlich. Netzanschluss 230 V/50 Hz. Baugrößen: batrea 1 (1 Ebene, 5 Steckdosen, 3000 Wh, 754 × 711 × 762 mm, 294 kg), batrea 2 (3 Ebenen, 15 Steckdosen, 9000 Wh, 1269 × 733 × 762 mm, 450 kg), batrea 3 (5 Ebenen, 25 Steckdosen, 15000 Wh, 1969 × 733 × 762 mm, 630 kg). Schloss Klasse A (Schlüssel oder Elektronik).
Fachliche Details
Regelwerke, die den Betreiber betreffen
VDMA 24994, DGUV Information 205-041, VdS 3103, TRGS 510: was sie regeln und für wen.AufklappenEinklappen
Orientierung, keine Produkteigenschaft
Diese Regelwerke richten sich an den Betreiber, nicht an den Schrank. Sie helfen bei Gefährdungsbeurteilung und Versicherergespräch; verbindlich ist der jeweils aktuelle Originaltext.
VDMA 24994:2024-08Prüfanforderungen für Lagerschränke; Grundlage der batrea-Zertifizierung.August 2024
DGUV Information 205-041Brandschutz beim Umgang mit Lithium-Ionen-Batterien: Auslöser, Lagerung, Laden, Brandbekämpfung.März 2024
VdS 3103Merkblatt der Sachversicherer: Einteilung nach Leistungsklassen (ab 100 Wh je Batterie „mittlere Leistung"), abgetrennte Lagerbereiche oder Abstände.VdS Schadenverhütung
TRGS 510Lagerung in ortsbeweglichen Behältern: Gefährdungsbeurteilung, Trennung von Lagern und Laden; Lithium-Batterien werden in der Praxis wie brennbare Feststoffe behandelt.Ausgabe 2021
Die Konstruktion ist geprüft. Welche Baugröße Ihren Bestand aufnimmt, ist die nächste Frage.
Die Baugröße bestimmt Lagerebenen, Steckdosen, Energie und Gewicht. Alle Werte stammen aus dem Datenblatt und gelten für beide Klassen gleichermaßen.

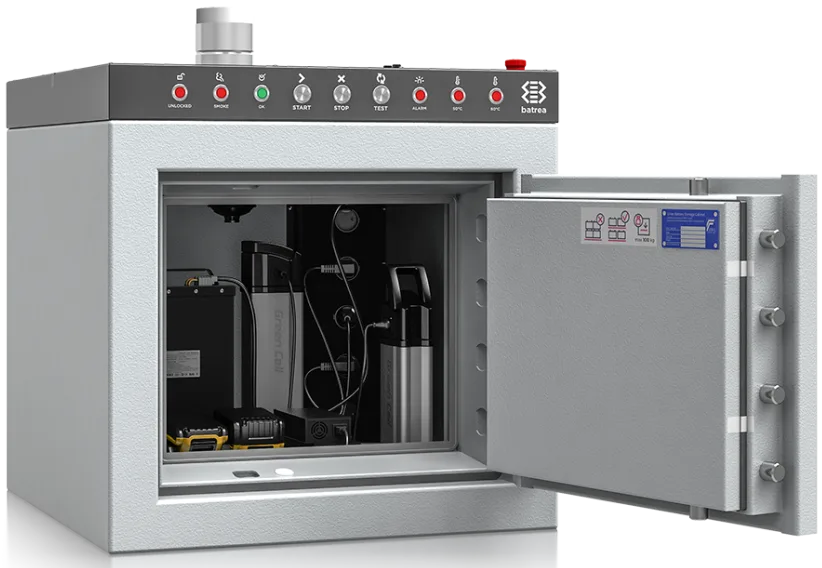

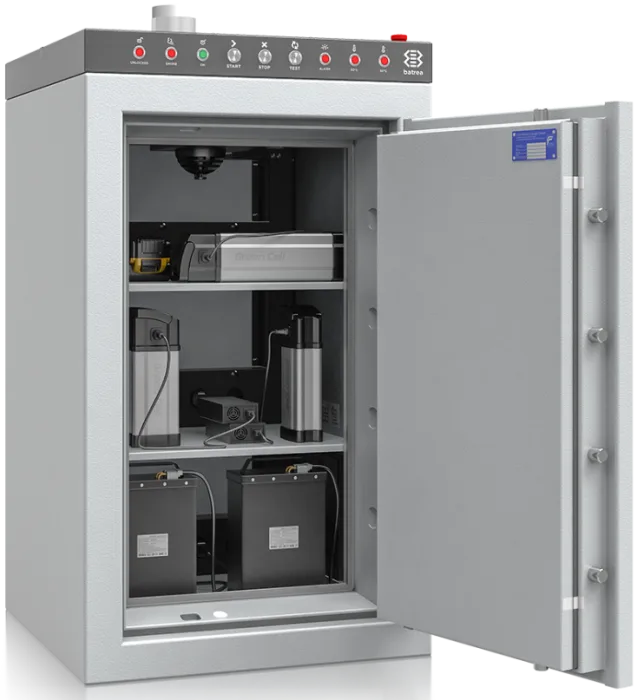

batrea 1
Typische AnwendungKleiner Bestand oder dezentrale Ladestation: eine Ebene mit fünf Steckdosen, Tisch- oder Unterbauhöhe.
Außenmaße
754 × 711 × 762 mm
Gewicht
294 kg
Lagerebenen
1 · 452 × 566 × 471 mm
Steckdosen
5
Energie und Ladeleistung je Schrank
3.000 Wh · 3.000 W
Schloss
Schlüsselschloss Klasse A oder Elektronikschloss Klasse A
Art.-Nr. I/O30
B470006.01.01 / .02 / .03
Art.-Nr. I/O60
B470001.01.01 / .02 / .03
batrea 2
Typische AnwendungMittlerer Bestand, Werkstatt oder Filiale: drei Ebenen, fünfzehn Ladegeräte gleichzeitig.
Außenmaße
1.269 × 733 × 762 mm
Gewicht
450 kg
Lagerebenen
3 · 966 × 544 × 471 mm
Steckdosen
15
Energie und Ladeleistung je Schrank
9.000 Wh · 3.680 W
Schloss
Schlüsselschloss Klasse A oder Elektronikschloss Klasse A
Art.-Nr. I/O30
B470007.01.01 / .02 / .03
Art.-Nr. I/O60
B470002.01.01 / .02 / .03
batrea 3
Typische AnwendungGrößerer Bestand oder zentraler Ladebereich: fünf Ebenen, fünfundzwanzig Ladegeräte, bis 15000 Wh.
Außenmaße
1.969 × 733 × 762 mm
Gewicht
630 kg
Lagerebenen
5 · 1.666 × 544 × 471 mm
Steckdosen
25
Energie und Ladeleistung je Schrank
15.000 Wh · 3.680 W
Schloss
Schlüsselschloss Klasse A oder Elektronikschloss Klasse A
Art.-Nr. I/O30
B470008.01.01 / .02 / .03
Art.-Nr. I/O60
B470003.01.01 / .02 / .03
Die Zuordnung ist eine Orientierung; die passende Baugröße ergibt sich aus Energiemenge, Ladegeräten und Aufstellort. Das klären wir in der Erstprüfung.
Technische Daten batrea 1, 2 und 3 (Quelle: Datenblatt batrea I/O30 und I/O60)
1 batrea 1
2 batrea 2
3 batrea 3
Art.-Nr. I/O60
B470001.01.01 / .02 / .03
B470002.01.01 / .02 / .03
B470003.01.01 / .02 / .03
Art.-Nr. I/O30
B470006.01.01 / .02 / .03
B470007.01.01 / .02 / .03
B470008.01.01 / .02 / .03
Steckdosen
5 St.
15 St.
25 St.
Lagerebenen / Fachböden
1 / 0
3 / 2
5 / 4
Max. Energie je Lagerebene
3.000 Wh
3.000 Wh
3.000 Wh
Max. Energie je Schrank
3.000 Wh
9.000 Wh
15.000 Wh
Max. Ladeleistung je Lagerebene
3.000 W
3.000 W
3.000 W
Max. Ladeleistung je Schrank
3.000 W
3.680 W
3.680 W
Tragfähigkeit je Ablage
100 kg
100 kg
100 kg
Außenhöhe Korpus
704 mm
1.219 mm
1.919 mm
Höhe Lüftungsanschluss
min. 50 mm
min. 50 mm
min. 50 mm
Gesamthöhe
754 mm
1.269 mm
1.969 mm
Korpusaußenbreite
711 mm
711 mm
711 mm
Breite Lüftungsstutzen
–
22 mm
22 mm
Gesamtbreite
711 mm
733 mm
733 mm
Korpusaußentiefe
702 mm
702 mm
702 mm
Griff-Tiefe
60 mm
60 mm
60 mm
Gesamttiefe
762 mm
762 mm
762 mm
Innenmaße (H × B × T)
452 × 566 × 471 mm
966 × 544 × 471 mm
1.666 × 544 × 471 mm
Türdurchgangsmaße (H × B)
374 × 462 mm
889 × 462 mm
1.589 × 462 mm
Gewicht
294 kg
450 kg
630 kg
Schloss
Schlüsselschloss Klasse A oder Elektronikschloss Klasse A
Schlüsselschloss Klasse A oder Elektronikschloss Klasse A
Schlüsselschloss Klasse A oder Elektronikschloss Klasse A
Endung .01 = Steckdosentyp E · .02 = Typ F · .03 = Typ G
Fachliche Details
Steckdosentypen
Typ E, F, G nach Aufstellland, Lieferrahmen und die Produktseiten im Bestand.AufklappenEinklappen
Die Endung der Artikelnummer bezeichnet den Steckdosentyp im Schrank. Er richtet sich nach dem Land des Aufstellorts.
.01 Typ EPolen, Frankreich, Belgien, Tschechien, Slowakei
.02 Typ FDeutschland, Österreich, Niederlande, Schweden, Spanien, Portugal
.03 Typ GGroßbritannien, Irland, Vereinigte Arabische Emirate, Singapur
Müller Safe liefert laut AGB grundsätzlich innerhalb Deutschlands; Lieferungen in andere Länder nach Einzelvereinbarung. Derzeit sind auf mueller-safe.de vier Artikel gelistet, alle mit Steckdosentyp F. Lieferbarkeit weiterer Varianten und Steckdosentypen auf Anfrage.
Ein batrea wiegt zwischen 294 und 630 kg, braucht Strom und einen Abluftanschluss. Das ist kein Möbelstück, sondern eine kleine Planungsaufgabe. Wir verstecken das nicht: Die Klärung dieser Punkte ist Teil unserer Leistung, bevor ein Angebot entsteht.
01Stellfläche
Gesamttiefe 762 mm inklusive Griff, Gesamtbreite 711 bzw. 733 mm inklusive Lüftungsstutzen, Gesamthöhe 754, 1269 oder 1969 mm. Türanschlag und Öffnungsradius einplanen.
02Bodentragfähigkeit
294, 450 oder 630 kg auf rund 0,55 m² Grundfläche. Bei Obergeschossen, Zwischendecken und älteren Gebäuden die Tragfähigkeit vorab prüfen lassen.
03Transportweg
Anlieferung per Spedition, Aufstellung mit Hebemitteln. Der Weg vom Lkw bis zum Aufstellort muss für Gewicht und Maße frei sein.
04Türbreiten und Etagen
Türdurchgänge, Flure, Aufzug und Treppen auf dem Weg werden vorab erfasst; Etagentransport wird je Objekt vereinbart.
05Verankerung
Zwei Durchgangslöcher im Boden. Laut AGB von Müller Safe erfolgt eine beauftragte Verankerung mit maximal zwei Bohrungen je Schrank; ein Verankerungsbogen ist dann verpflichtend.
06Stromanschluss
Netzanschluss 230 V/50 Hz über eine geerdete Steckdose; werkseitiges Netzkabel 4,5 m; Absicherung des Stromkreises nach den technischen Angaben des Herstellers.
07Abluftanschluss DN100
Der Schrank muss an ein geeignetes Belüftungssystem angeschlossen sein. Anschluss DN100 aus verzinktem Stahl, oben am Korpus.
08Mindestvolumenstrom
30 m³ pro Stunde. Die Abluftanlage selbst ist bauseits zu planen und zu installieren; im Gefahrenfall schließt die Lüftungsklappe automatisch.
09Brandschutzkonzept
Der Schrank ist eine technische Schutzmaßnahme. Einbindung in Gefährdungsbeurteilung, Alarmorganisation und gegebenenfalls Brandmeldeanlage plant der Betreiber mit seinem Brandschutzbeauftragten; wir liefern die Unterlagen dafür.
Drei Silhouetten im Maßstab mit Gesamthöhen 754, 1269 und 1969 mm, Gesamtbreite 711 bzw. 733 mm; Referenzlinie bei 1000 mm.
Planung ist Teil der Leistung
Müller Safe erfasst Transportweg, Aufstellort und Verankerung mit einem Fragebogen, klärt offene Punkte vorab und organisiert Lieferung, Aufstellung und auf Wunsch die Verankerung. So gibt es keine Überraschung am Liefertag.
Die Müller Safe GmbH ist Hersteller von Wertschutz- und Sicherheitsbehältnissen in Herborn mit eigener Fertigung und Mitglied im Fachverband Sicherheitssysteme im VDMA sowie in der European Security Systems Association (ESSA). batrea wird von Müller Safe im deutschen Markt betreut: Beratung, Angebot, Lieferung, Aufstellung, After-Sales.
Direkt oder über den Fachhandel
Die fachliche Erstprüfung übernimmt Müller Safe. Angebot und Lieferung können über Ihren Fachhändler für Sicherheitstechnik, Arbeitsschutz oder Betriebsausstattung laufen oder direkt; das stimmen wir mit Ihnen ab.
Standort
Herborn, Hessen. Sicherheitstechnik-Hersteller mit eigener Fertigung: Laserschneiden, Kanten, Schweißen, Pulverbeschichten.
Erfahrung
Tresor- und Sicherheitsbehältnisbau; batrea nutzt Konstruktionsprinzipien aus dem Wertschutzbau (Korpus und Tür in Anlehnung an Widerstandsgrad I gemäß EN 1143-1).
Verbände
Fachverband Sicherheitssysteme im VDMA · European Security Systems Association (ESSA)
Leistung
Beratung und Erstprüfung · Angebot · Transport und Aufstellung · Verankerung · Schloss-Einbau und Programmierung · Ersatzschlüssel · Wartung · Notöffnung · Reparatur · Entsorgung
Ansprechpartner
Technische Ansprechpartner am Telefon statt anonymer Onlineverkauf. Anfragen beantwortet der Verkauf in Herborn.
Kurze, fachlich vorsichtige Antworten. Verbindlich sind Datenblatt, Kurzanleitung und die jeweils aktuellen Regelwerke.
01
Gibt es eine gesetzliche Pflicht, Lithium-Ionen-Akkus in einem Sicherheitsschrank zu lagern?
Eine allgemeine gesetzliche Pflicht, Lithium-Ionen-Akkus in einem Sicherheitsschrank zu lagern, gibt es nach unserer Kenntnis nicht. Verpflichtend ist für Betriebe die Gefährdungsbeurteilung mit geeigneten Schutzmaßnahmen (Arbeitsschutzgesetz, Gefahrstoffverordnung, Betriebssicherheitsverordnung). Konkrete Hinweise geben die DGUV Information 205-041 und das Merkblatt VdS 3103 der Sachversicherer, das für Batterien ab 100 Wh abgetrennte Lagerbereiche oder Abstände empfiehlt. Ein nach VDMA 24994 zertifizierter Lagerschrank ist eine technische Maßnahme, mit der sich diese Anforderungen dokumentierbar umsetzen lassen. Ob sie im Einzelfall nötig ist, ergibt die Gefährdungsbeurteilung.
02
Was unterscheidet VDMA 24994 von EN 14470-1?
EN 14470-1 prüft Sicherheitsschränke für brennbare Flüssigkeiten gegen einen Brand von außen: Wie lange bleibt der Inhalt bei einem Raumbrand geschützt (Typ 30, 60, 90). VDMA 24994:2024-08 prüft das Gegenteil: einen Thermal Runaway im Inneren des Schranks mit der gesamten dort gelagerten Energie (Innenbrandversuch „I") und optional zusätzlich den Brand von außen („O30", „O60", „O90"). Die ESSA bezeichnet beide Prüfungen als nicht vergleichbar, weil EN 14470-1 das Explosionsrisiko im Schrank nicht abbildet.
03
Dürfen Akkus im batrea geladen werden?
Ja. batrea ist ein Lagerschrank für Lagerung und Ladung von Lithium-Ionen-Batterien. Das Laden läuft über die Steckdosen im Schrank (5, 15 oder 25 je nach Baugröße) und wird über START und STOP am Bedienfeld geschaltet. Bei geöffneter Tür startet der Ladevorgang nicht und wird nicht fortgesetzt. Je Lagerebene sind maximal 3000 W Ladeleistung zulässig.
04
Welche Akkus dürfen nicht im Schrank geladen werden?
Beschädigte, aufgeblähte, auslaufende oder anderweitig auffällige Batterien dürfen nicht geladen werden; sie gehören nach DGUV Information 205-041 in einen gesonderten, gekennzeichneten Bereich mit eigenen Regeln für Lagerung und Entsorgung. Außerdem gelten die Grenzen des Einheitsblatts und des Datenblatts: tragbare, abnehmbare Batterien bis 25 kg, je Lagerebene maximal 3000 Wh und 3000 W, je Ablage 100 kg. Für besondere Batteriegrößen oder Zellchemien fragen Sie uns.
05
Was bedeuten I/O30 und I/O60?
„I" steht für den bestandenen Innenbrandversuch nach VDMA 24994: Ein Thermal Runaway wird im Schrank ausgelöst, der Schrank muss dem gesamten gelagerten Energiepotenzial standhalten. „O30" und „O60" stehen für den zusätzlichen Außenbrandversuch über 30 bzw. 60 Minuten, also den Schutz der Batterien vor einem Brand von außen. batrea ist in beiden Klassen zertifiziert. Welche Klasse an einem Aufstellort sinnvoll ist, hängt von Umgebung, Brandlast und Vorgaben des Versicherers ab. Einen dokumentierten Unterschied im Aufbau der beiden batrea-Klassen weisen die vorliegenden Datenblätter nicht aus; wir klären das im Gespräch.
06
Wie viel Energie darf je Lagerebene gelagert werden?
Je Lagerebene maximal 3000 Wh Energie der gelagerten Batterien und maximal 3000 W Ladeleistung, je Ablage 100 kg. Daraus ergibt sich je Schrank: batrea 1 bis 3000 Wh (1 Ebene), batrea 2 bis 9000 Wh (3 Ebenen), batrea 3 bis 15000 Wh (5 Ebenen). Zum Vergleich: Ein E-Bike-Akku hat meist 400 bis 750 Wh, ein 18-V-Werkzeugakku 50 bis 150 Wh.
07
Wird ein Abluftanschluss benötigt?
Ja. Laut Kurzanleitung des Herstellers muss der Lagerschrank an ein geeignetes Belüftungssystem angeschlossen sein. Der Anschluss hat DN100, der Mindestvolumenstrom beträgt 30 m³ pro Stunde. Im Gefahrenfall schließt die Lüftungsklappe automatisch. Die Abluftanlage selbst ist bauseits zu planen und zu installieren; wir sagen Ihnen vorab, was dafür zu klären ist.
08
Welche Variante passt zu unserem Betrieb?
Als Orientierung: batrea 1 (eine Ebene, 5 Steckdosen, bis 3000 Wh) für kleine Bestände oder eine dezentrale Ladestation; batrea 2 (drei Ebenen, 15 Steckdosen, bis 9000 Wh) für Werkstatt oder Filiale mit mittlerem Bestand; batrea 3 (fünf Ebenen, 25 Steckdosen, bis 15000 Wh) für größere Bestände oder einen zentralen Ladebereich. Entscheidend sind die Energiemenge, die gleichzeitig im Schrank liegt, die Zahl der Ladegeräte und die Platzverhältnisse. Die Auswahlhilfe auf dieser Seite gibt eine erste Einschätzung; die Erstprüfung durch Müller Safe bestätigt sie.
09
Kann batrea in ein bestehendes Brandschutzkonzept integriert werden?
Ja, als technische Schutzmaßnahme, die in Gefährdungsbeurteilung und Brandschutzkonzept dokumentiert wird. Der Schrank meldet Warnung und kritischen Alarm über LED-Anzeigen und akustisches Signal am Bedienfeld; die betriebliche Alarmorganisation legt fest, wer darauf reagiert. Abluftanschluss und Stromversorgung werden in die Gebäudeplanung eingebunden. Eine Brandmeldeanlage, Löschtechnik oder Lüftungsplanung ersetzt der Schrank nicht.
10
Wie erfolgen Lieferung, Aufstellung und Verankerung?
Lieferung per Spedition, Aufstellung mit Hebemitteln. Vorab erfasst Müller Safe mit dem Transport- und Verankerungsfragebogen Transportweg, Türbreiten, Etage, Aufzug und Bodentragfähigkeit; Etagentransport und Verankerung werden je Objekt vereinbart. Für die Verankerung hat der Schrank zwei Durchgangslöcher im Boden; eine beauftragte Verankerung erfolgt laut AGB mit maximal zwei Bohrungen je Schrank.
11
Wird batrea direkt oder über den Fachhandel verkauft?
Beides ist möglich. Die fachliche Erstprüfung und die technische Beratung übernimmt Müller Safe in Herborn. Angebot und Lieferung können über Ihren Fachhändler für Sicherheitstechnik, Arbeitsschutz oder Betriebsausstattung laufen, wenn Sie dort bereits Kunde sind, oder direkt über Müller Safe. Das stimmen wir mit Ihnen ab; der Weg über den Handel ist keine Hürde für die Anfrage.
12
Was passiert im Alarmfall?
Das Bedienfeld meldet zuerst eine erhöhte Temperatur (Warnung, 50 °C, unterbrochenes Signal), dann Rauch oder kritische Temperatur (kritischer Alarm, 60 °C, Dauerton); die Lüftungsklappe schließt automatisch. Der Schrank ist so konstruiert, dass er ein mögliches Feuer im Inneren zurückhält. Die Tür bleibt geschlossen, Personen halten Abstand und setzen bei Rauch oder Feuer den Notruf 112 mit dem Hinweis auf einen Schrank für Lithium-Ionen-Batterien ab.
Sie kennen jetzt Ausgangslage, Gefahr, Lösung und Weg. Der nächste Schritt ist eine kurze Erstprüfung Ihrer Situation.
Wir fordern Sie nicht zum Kauf auf. Wir bieten eine fachliche Erstprüfung an: Sie schildern Ihre Situation, wir sagen Ihnen, ob und welcher batrea passt, was am Aufstellort zu klären ist und wie es weitergeht.
Dafür brauchen wir nur wenige AngabenArt der AkkusAnzahl und LeistungLagerung oder LadenAufstellortgewünschte Baugröße, falls bekanntVorgaben von Brandschutz oder VersichererPostleitzahl und Kontaktdaten
